概述：

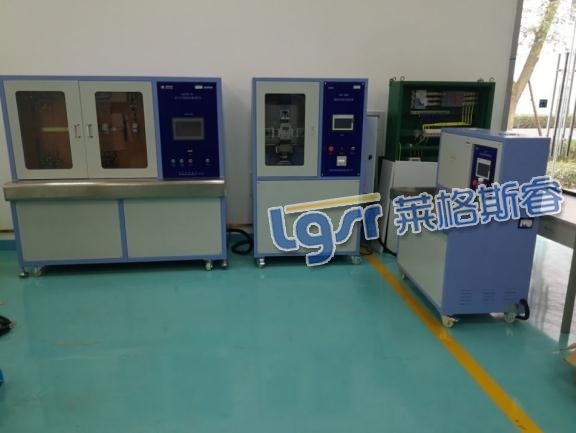

测试台是根据客户提供的技术要求来设计制造的，符合 GB10963.1-2005第9.10条、GB14048.1-2006第7.2.1条、JB/T8979-2006第8.13条国家标准。能对断路器进行延时脱扣特性试验，即施加1.13倍、1.45倍、2.55倍的额定电流进行试验，在规定时间内是否跳脱; 也能对断路器进行瞬时脱扣特性试验，即施加3~10倍的额定电流进行试验，在规定时间内是否跳脱。适用于塑壳断路器、小型断路器在线出厂前检测用，是断路器生产厂家电性能检测所必备的设备。本设备具有快速装产品，自动测试，自动判断功能。多种规格线头（供延时脱扣测试用），设备设计合理，使用方便，操作简单,性能可靠,外型美观
技术参数：
1）输入电源：三相380V/50HZ/15KVA；
2） 塑壳断路器特性：小型/塑壳瞬时脱扣特性、延时脱扣特性、温升及功耗测试
3）控制方式：PLC 触摸屏（西门子）控制恒温箱体：该恒温箱同测试机结合在一起，能够保持温度：室温~50度，温度分辨率0.1度，温度稳定度±1度（采用接线柱方式，延时三工位，瞬时一工位；满足1-4P断路器）
2.3延时脱扣参数：
1) 输出交流电流：5~600A
2) 输出交流电压：0~5V；
3) 输出电流路数:3路
4) 测试小型断路器产品：5-125A
5) 测试小型断路器产品：63~250A
6) 电流输出波形：正弦波（校正设备电流波形失真度不大于5%，系统误差不大于3%）
7) 电流控制方式：自动调节，电流在触摸屏设置；
8) 电流精度：0.5级；
9) 电压精度：0.5级；
10) 互感器变比：600/5A；
11) 测试时间：999999 s
12) 施加1.13倍电流后5秒快速自动上升到1.45倍电流；
13) 夹具：采用接线柱方式，延时三工位，瞬时一工位；满足1-4P断路器
2.4. 瞬时脱扣试验参数：
1) 夹具：采用接线柱方式，
2) 输出电流：AC 60~3500A
3) 输出电流路数：1路，
4) 电流精度：0.5级；
5) 分辨率：1A
6) 瞬时测试时间≤0.2s；
7) 动作时间上限设定：1~200ms；
8) 动作时间下限设定：1~200ms；
9) 测试工位：1工位
10) 导通角：0~180度可选
11) 设备控制方式：PLC+触摸屏控制
12) 计时时间：1~99999ms；
13) 保护功能：短路保护，过载保护，漏电保护；
14) 使用环境温度：0 ~ +40℃；
15) 相对湿度：（20 ~ 90）%RH；机箱尺寸：长1800*宽780*高1600
