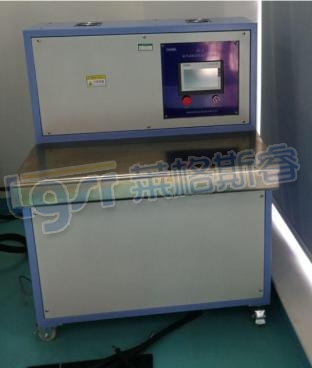

温升试验装置及温度巡检仪

概述：

主要对电器、电能表完全安装及门锁封闭状态下的计量箱按照GB 7251.1—2013 中10.10的规定试验，在试验后测试Q/GDW 11008-2013《低压计量箱技术规范》，7.2.4.5项表6 中各部位温度。温度测量采用热电偶

本试验机由2台设备组成，一台装置用于模拟实际工作电流的大电流发生器，为计量箱内部的所有电气开关提供试验必须的电流。另一台设备配置若干个温度传感器，为计量箱的进线端子、出线端子、母线、导线、操作手柄和外壳等位置提供实时温度测量和超限报警。该系统能够实时监测所有位置点的温度变化情况，根据标准要求自动判断满足温升极限测量的条件并获取最终读数。可以根据用户标准要求，设定合格判定阀值，自动输出试验结果
设备参数：
设备总容量：3kVA。
电源输入线径≥2.5。
输入电压： AC 220×（1±10%）V 50Hz。
输出电流：0～1000A±5%；
电流档位：10A、300A；
电流精度：±1%；
电流最小分辨率：0.1A；
电流波形失真≤5%；
电流准确度等级：1.5级。
温升测试范围：不高于1000℃
温度测量精度：0.1%
温度分辨率：0.1℃
温度传感器类型：带冷端补偿功能T型热电偶传感器（特氟龙外皮）
温度传感器长度：2米
温度传感器线径：2*0.3mm
绝缘电阻≥10MΩ。
系统最大允许误差±1.5% 。
测试功能：恒流功能、温升测试
计时范围0.1S—99H59M59S，
计时分辨率0.1s，最大允许误差：±0.1% +2字。
工作环境温度：-20~60℃；
工作环境湿度：<85%RH；
