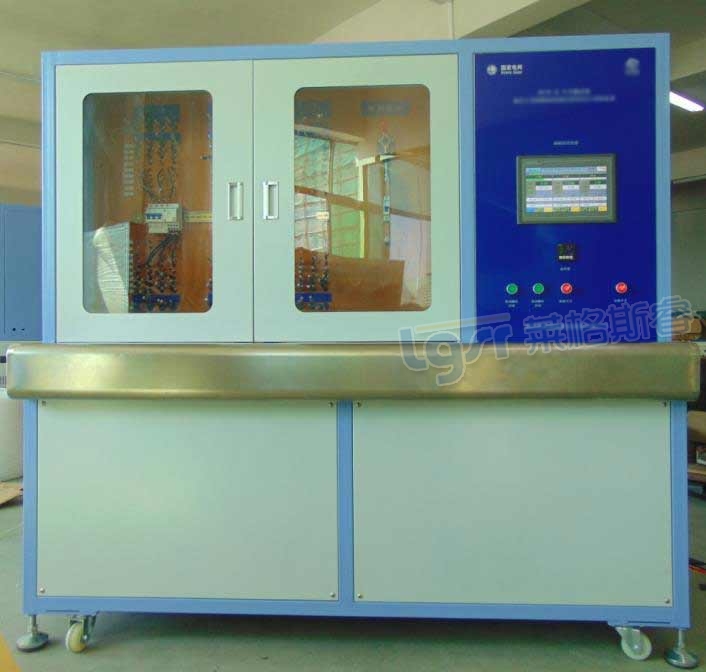

塑壳重合闸自动漏电特性试验台是依据国家标准GB14048.1-2012、GB14048.2-2008 中8.3.3.1.2、8.3.3.1.3规定，对塑壳式断路器100-630型产品进行:（1）动作电流 (2)倍动作时间、（3）2倍不驱动（4）突变动作值、（5）合闸分断时间、（6）自动跟踪等项目测试。
设备概述：
试验台由自动漏电测试仪、测试夹具、万能转换开关、控制PLC等元件组成，输出单相测试电压AC 0—300V，测试产品的过压、欠压特性。测试电流分10个档输出，从小到大，能满足所有漏电点断路器的测试。测试电流设定好后，试验台会自动从选择档位的0. 6倍开始输出，慢慢上升到1倍，测试出产品的实际动作电流。也可以先设定好产品多少的倍电流，然后进行突加，测试产品的突加电流动作时间。测试完成后，能自动显示电压、电流、时间，并根据显示值，自动判断产品是否合格，自动建立数据库，保存测试参数。
测试夹具：采用一体式内置夹具，采用上下夹紧方式，表面采用绝缘玻璃，水平推放并设有定位装置，省时、省力、快速、安全。设有左零线、右零线，可测试 A B C N或者N A B C不同不同位置的产品。
主要技术参数：
1、电压：AC 380（1±10%）V。
2、频率：50HZ±1HZ。
3、输出流：AC 0—10A，
4、输出电流波形失真度：＜5%。
5、输出电压：AC 0—500V，分档输出。
6、时间范围：0-1999ms，分辨率1ms
7、电流精度等级：5%。
8、测试方式：气动夹具，A B C单相测试。
9、数据保存：自动保存。
