一、设备概述：

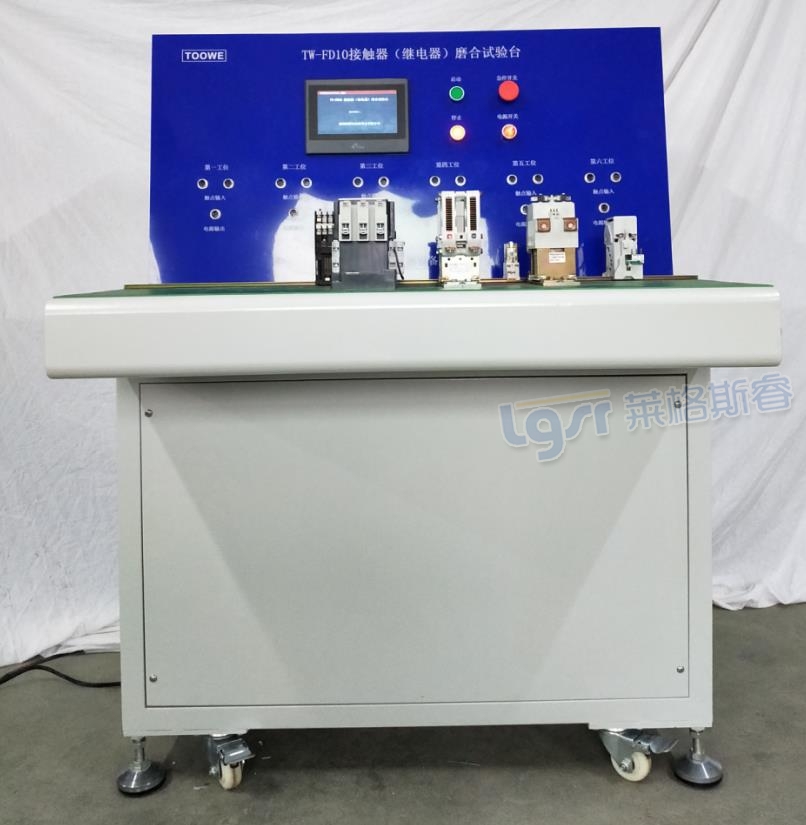

TW-FD10接触器（继电器）磨合试验台是根据客户提供的技术要求，符合相关的国家标准。能对继电器、接触器触点进行交流或直流线圈通断电，对触点进行寿命测试，在测试中，能够实时对触点进行监测，有接触不通或者触点粘死时自动报警停机，显示报警工位。适用于继电器、接触器进行寿命检测用或零件抽检用，是小型继电器生产厂家和电器检测所必备的设备。
本测试机采用触摸屏和可编程控制器PLC控制，除产品装夹、参数设置为人工操作外，其余的动作、通/断电计数、触点粘结等现象和断判均自动进行。交直流参数数显。本机设计合理，使用方便，操作简单，性能可靠，外型美观。
二、设备结构及原理：
本测试机采用台箱式结构，整体防静电喷涂，优质蚀刻不锈钢板作面板，美观耐用，上有控制屏、调节旋钮、通电指示灯、开关、报警器等部件，内有PLC、通电检测模块、控制线路等。
可同时监测每1个样品的每组触点是否工作正常，每个继电器的常开触点串在一起，常闭触点串在一起。工作台面在试验机前端，用防火的绝缘电木制作而成。试验台引出测试线采用软质硅胶绝缘层线材，与试验台连接采用金属快速连接器进行连接.
三、主要技术规格：
a) 供电电源：AC：220V±10%/50Hz。
b) 检测产品工位：6个工位
c) 每个工位检测1~6极，常开触点串在一起，常闭触点串在一起。
d) 继电器线圈供电电压：DC0～120V手动调节，最大5A。
e) 继电器线圈供电电压：AC0～250V手动调节，最大5A。
f) 数显电压表：精度±0.5%，分辨虑0.1V；
g) 继电器通/断电试验时间及间隔：0.1秒～99.9S可PLC任意预置。
h) 试验次数：0～999999可PLC预置，可断电保持，次数到达时自动停机并有声光报警。
i) 触点通电次数：PLC根据触点通/断电次数进行累加，可断电保持。
j) 试验产品个数：1-6个可以设置。
k) 接点类型：常开常闭可以设置。
l) 所设参数和型号均可长期保存。
m) 控制方式：PLC控制，人机界面智能操作
n) 尺寸大小：宽700mm×深1000mm×高1250mm。
