接触器综合测试台(同期性测试、接触器触点电阻测试、接触器分断能力测试、接触器动作电流波形捕获功能，吸合电压、释放电压测试)
一、概述
接触器作为一种典型的电气组件，已经广泛应用于各个领域，为了使装有接触器的设备性能稳定，我们有必要对接触器进行出厂的全面性能检测，我公司经过多年的试验，研发出一整套接触器的性能测试，适用于各个厂家与质检部门的测试。
二、系统功能
本设备能完成以下功能：
a)接触器三个触点的同期性测试功能；
b)接触器触点电阻测试功能；
c)接触器动作电流波形捕获功能，吸合电压、释放电压等性能指标测试功能；
d)接触器分断能力测试，可设定测试次数，通电时间，断电时间；
e)系统能够自动判断被测产品测试结果是否超限，并在报表中显示；系统能提供暂停、继续、停机三种触电故障处理方式；
f)当发生故障时能立即停机并报警，同事切断负荷电源输入；试验过程中掉电或者断电，测试数据不会丢失。
g)时时显示各种测试参数，测试状态等；
三、系统结构

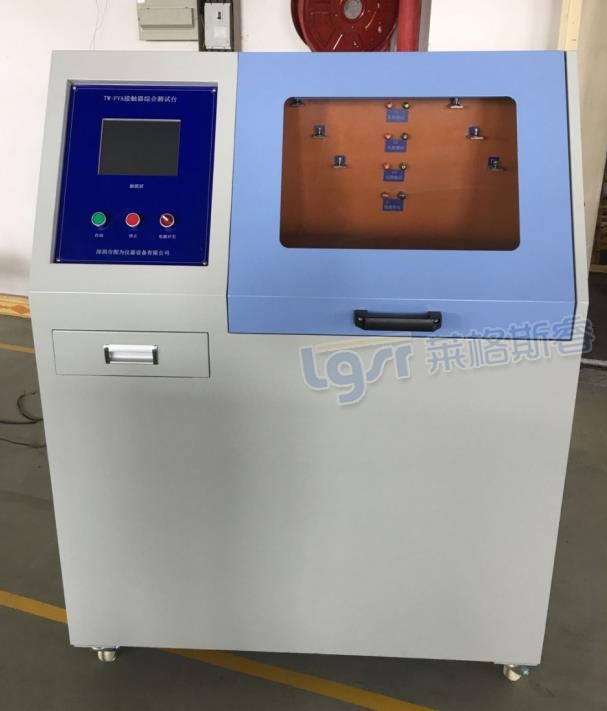

本设备由1个机柜组成，机柜由优质板金焊接而成，表面烤漆。测试台底部装有程控可调电源，电阻测试仪，高速计时器，大电流发生器等；上部分装有安装样品的支架，支架由电木板绝缘材料做出，里面装有导轨、多个安装孔，可供不同的接触器安装；里面还有线圈电压接线柱、触电电压接线柱等，安装板上有有机玻璃罩子，即保护人身安全，又可实时观看接触器的情况。
操作台装有触摸屏、电源开关、启动、停止按钮等，操作台与测试台分开，之间有通信线连接，2个之间可以分开放置。
系统电器部分采用模块式组成，由可编程控制器PLC为主控单元，跟其它测试仪通信RS485进行通信，控制并读取数据到PLC,PLC与触摸屏通信；触摸屏负责设定参数，显示参数，统计数据，显示报表、曲线等。
四、主要技术参数
1)整机输入电源：单相220V/50HZ/5KW；
2)测试台外形尺寸750*1500*1500高；
3)吸合电压与断开电压测试
输出DC电压：0~130V；
电压分辨率：0.1V；
电流最大10A；
调压方式：PLC控制；
测试完自动显示吸合电压与断开电压值
4)接触电阻：
测试提供电流DC 0~10A电流
测试电流范围：10~99999μΩ
分辨率：1μΩ
3组触点可自动切换测试
5)同期性测试：采用高速AD采集模块与单片机控制
分辨率：1μs
范围：0.1~9999999μs
3组同时测试，同时显示3组触点的闭合时间与断开时间；
6)分断能力测试：
输出电流：AC 50A～2000A；
输出电压：5V以下；
电流精度：0.5级；
分辨率：1A
测试时间≤1s；
3组触点可自动切换测试
