时间电流特性测试台、断路器时间电流特性功能测试装置
一、概述：
断路器延时脱扣测试装置是根据客户提供的技术要求来设计制造的符合GB10963.1-2008《家用及类似场所用过电流保护断路器 第1部分：用于交流的断路器》、GB/T14048.1-2000《低压开关设备和控制设备总则》，能对断路器进行延时脱扣特性试验，即施加1.13倍、1.45倍、2.55倍的额定电流进行试验，在规定时间内是否跳脱；适用于DZ系列断路器进行在线出厂前检测用。

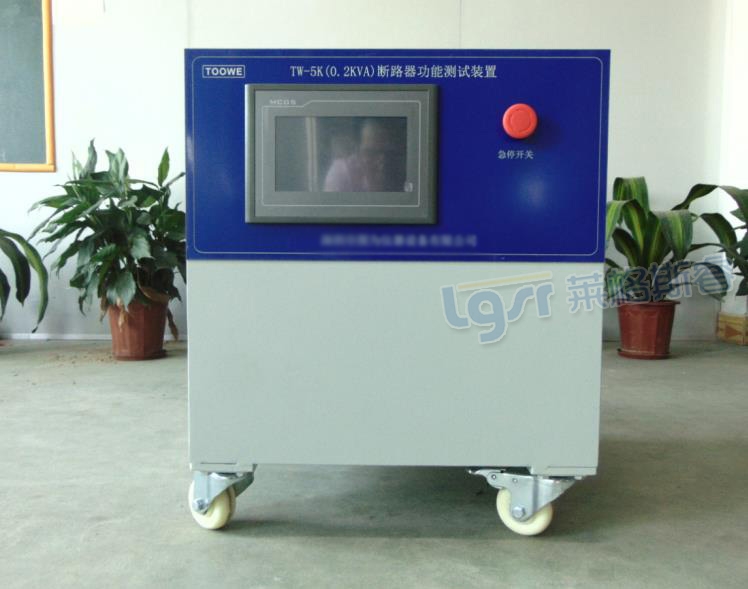

图为仪器的设备箱体采用优质钢材焊接而成，表面防静电防锈防腐蚀喷涂，设备由1个箱体组成，配外置触摸屏控制屏，设备设计合理，使用方便，操作简单,性能可靠,外型美观。该设备有大电流输出端口与通信端口可以与自动化设备进行对接。该设备可以独立操作控制，也可以与其他设备通信，由其它设备操作控制。
二、工作原理：
本检测台采用低电压大电流输出原理，利用机内大电流隔离变压器输出电流，通过触摸屏设定电流大小控制PLC，PLC控制恒流模块来达到调节输出电流的大小，具有自动稳定电流的功能。通过触摸屏设定测试时间与测试脱扣时间进行对比，从而判断断路器的好坏。
三、基本参数：
5.设备输入电源：单相220V/50HZ/10KVA；
6.保护功能：短路保护，过载保护，漏电保护；
7.使用环境温度：0 ~ +40℃；
8.相对湿度：（20 ~ 90）%RH；
9.输出交流电流：6~300A；
10.输出交流电压：0~5V；
11.输出电流路数：1路独立电流；
12.电流输出波形：正弦波（校正设备电流波形失真度不大于5%，系统误差不大于3%）
13.电流控制方式：自动调节；
14.电流精度：0.2级；
15.电压精度：0.2级；
16.互感器变比：300/5A；
17.测试时间：1~99999999s；
18.设备控制方式：PLC控制，人机界面操作
19.计时时间：1~99999999s；
20.电流转换 1.13-1.45自动转换 1s内实现
21.2.55倍电流1s内实现
22.测试电流稳定度 2种选项：长延时、标准延时脱扣 测试电流稳定(不变化)度≤1.2%测试电流不稳会导致测试结果失真
23.箱体尺寸：500*500*500mm
24.大电流接口在箱内
