一、概述
本设备符合GB 14048.2和GB 14048.4的标准，满足AAC-3在不同使用类别调节下的电寿命试验。
二、系统功能
本设备能完成以下功能：
a)接触器带负载做通断电试验；
b)接触器线包供电功能；
c)接触器动作波形捕获功能；
d)动作试验重复次数可编程，试验参数设定、试验数据记录、试验结果报表生成等功能；
e)系统能够自动判断被测产品测试结果是否超限，产品触头粘死或者不通都报警停机，并在报表中显示；系统能提供暂停、继续、停机三种触电故障处理方式；
f)当发生故障时能立即停机并报警，同事切断负荷电源输入；试验过程中掉电或者断电，测试数据不会丢失。
g)时时显示各种测试参数，测试状态等；
h)可输入接触器型号、编号、保存，全中文显示，工作方式直观，操作简便。

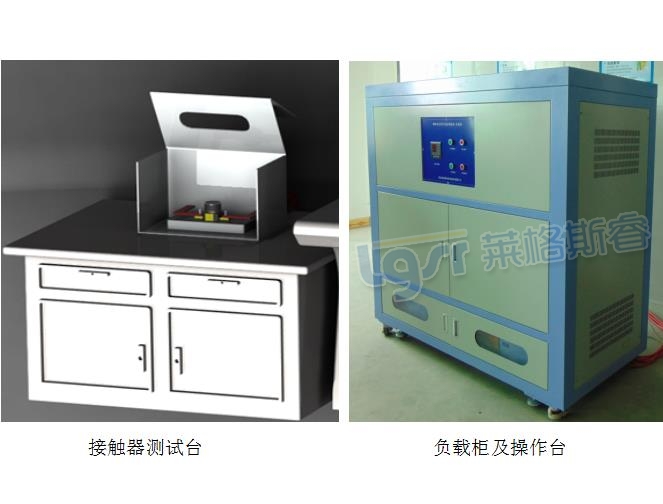

测试设备由测试台及负载柜组成：
柜体间的连线通过成型电缆和航空插头对接。
三、系统结构
本设备由2个机柜组成，一个测试台，一个操作台及操作台，机柜由优质板金焊接而成，表面烤漆。测试台底部装有可调电源，PLC控制器，控制接触器等；上部分装有安装样品的支架，支架由电木板绝缘材料做出，里面装有导轨、多个安装孔，可供不同的接触器安装；里面还有线圈电压接线柱，安装板上有有机玻璃罩子，即保护人身安全，又可实时观看接触器的情况。
操作台装有控制触摸屏，大功率电阻、电感等一批，操作台与测试台分开，之间有通信线连接，2个之间可以分开放置。
系统电器部分由可编程控制器PLC为主控单元，通过人机界面设定参数与监控参数，触摸屏显示参数，统计数据，显示报表等，并且可以通过U盘导出数据打印出来。
四、主要技术参数
1)控制系统：PLC+触摸屏控制；
2)整机输入电源：三相380V/50HZ/400KW；
3)测试台外形尺寸800*1000*1000高；
4)负载箱外形尺寸2000*1000*2000高；
5)线圈供电电源：供给接触器线圈电压
输出AC电压：0~250V；
电压分辨率：0.1V；
自动调压方式：PLC控制；
6)高速计时器：采用高速AD采集模块与单片机控制
分辨率：1μs
范围：0.1~9999999μs
7)负载箱：输出电压三相380V；
电流：50~630A；
输出单相电流：3路；
功率因数：0.35±0.05
电压分辨率：0.1V；
精度：0.5级；
电流分辨率：0.1A；
精度：0.5级；
功率因数分辨率：0.01；
精度：0.5级；
8)通电时间：0.1~999.9s；
9)断电时间：0.1~999.9s；
10)计数设定：1~999999次；
11)强风冷却；
