一、概述：

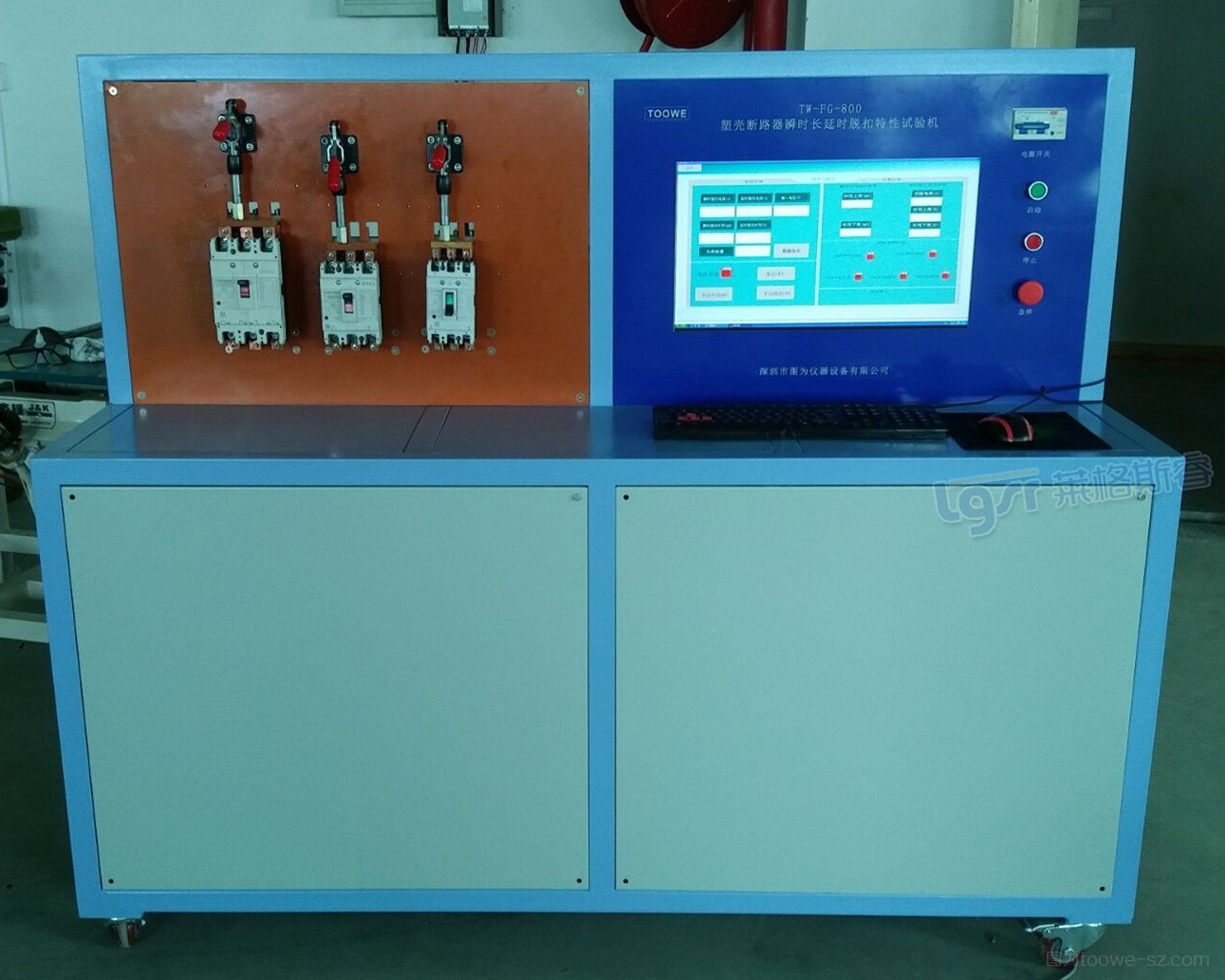

塑壳断路器长延时脱扣特性试验机是根据客户提供的技术要求来设计制造的符合 GB10963.1-2005第9.10条、GB14048.1-2006第7.2.1条、JB/T8979-2006第8.13条国家标准。能对断路器进行延时脱扣特性试验，即施加1.13倍、1.45倍、2.55倍的额定电流进行试验，在规定时间内是否跳脱; 也能对断路器进行瞬时脱扣特性试验，即施加3~10倍的额定电流进行试验，在规定时间内是否跳脱;适用于DZ系列断路器进行在线出厂前检测用，是断路器生产厂家电性能检测所必备的设备。本设备具有快速装产品，自动测试，自动判断功能。
设备箱体采用优质铝合金钢材组装，板金喷涂封板，表面防静电防锈防腐蚀喷涂，设备上部装有不锈钢蚀刻面板，电源开关，2种夹具，设备设计合理，使用方便，操作简单,性能可靠,外型美观。
二、工作原理：
本检测台采用低电压大电流输出原理，利用机内大电流隔离变压器输出电流，通过电脑设定电流大小控制PLC，PLC控制马达带动调压器调节变压器初级输入电压大小来达到调节输出电流的大小，具有自动稳定电流的功能。通过电脑显示器设定测试时间与测试脱扣时间进行对比，从而判断断路器的好坏。
三、基本参数：
1) 设备输入电源：单相220V/50HZ/5KVA；
2) 输出交流电流：60~800A；
3) 输出交流电压：0~5V；
4) 输出电流路数：1路；
5) 夹具：2套
6) 测试产品：63~250A产品
7) 电流输出波形：正弦波（校正设备电流波形失真度不大于5%，系统误差不大于3%）
8) 电流控制方式：自动调节；
9) 电流精度：0.2级；
10) 电压精度：0.2级；
11) 互感器变比：800/5A；
12) 测试时间：1~99999999s；
13) 瞬时脱扣试验参数：
输出电流：AC 200A～2500A；
电流精度：0.2级；
分辨率：1A
瞬时测试时间≤0.2s；
动作时间上限设定：1~200ms；
动作时间下限设定：1~200ms；
测试工位：1工位
14) 设备控制方式：电脑控制
15) 计时时间：1~99999999s；
16) 保护功能：短路保护，过载保护，漏电保护；
17) 使用环境温度：0 ~ +40℃；
18) 相对湿度：（20 ~ 90）%RH；
19) 机箱尺寸：长1600*宽780*高1600
