一、符合标准：

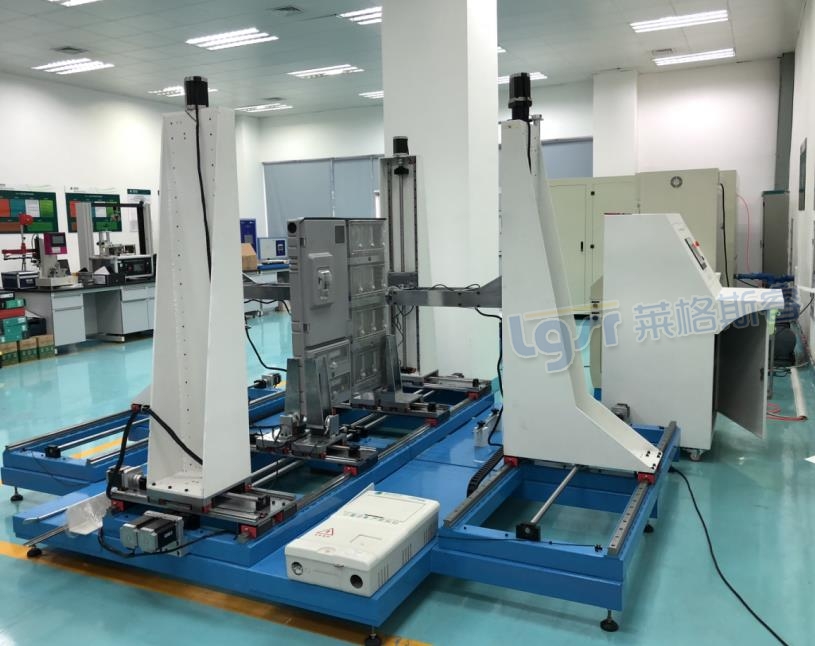

图为仪器研发的低压计量箱耐扭力和静载测试装置主要适用于电力系统计量箱，其产品外壳在承受标准规定的静载压力和扭力试验，检验产品机械强度性能。按照GB 7251.5-2008（低压成套开关设备和控制设备 第5部分）标准中8.2.101.1.1及8.2.101.1.3章节试验要求以及及Q/GDW11008-2013《低压计量箱技术规范》试验要求设计制造。
二、主要架构：
设备由固定样品用的底座、固定夹具、升降装置、静载压力组等组成。
设备骨架由工字钢及高强度钢板槽刚组成，整体防静电喷涂，底部铁板有两组试样固定夹具，可按试样大小调节夹紧距离（如客户要求可定制带力值伺服夹紧装置两组），顶部装有卷扬机方便试样的安装，升降装置由两侧步进减速电机驱动丝杆带动有静压装置和扭力装置组成的施压组合升降达到测试位置。
静载部分固定在升降横担上，由伺服马达连接螺杆，力值传感器（美国传力）和压板进行施压，压板上有可调压块，可以利用滑轨移动静载位置，方便简单；
扭力装置由两组可左右前后调节的带有伺服驱动的力值扭力组对不同的产品进行扭力测试，如做冲击实验时转动换向螺丝即可实现对侧面的冲击；
控制部分有独立控制箱，内置PLC（西门子），压力模块等，电脑控制，可对实验的压力、时间位移等进行设置，并可打印机进行打印，操作方便易懂。
设备零件钢制采用渗碳发黑处理，铝件采用表面阳极喷砂处理，结构牢固耐用。
三、技术参数：
1、供应电源：220V±10%50Hz；
2、输出功率：2KW
3、配重：8500N/m3负载;1200N拉力
5、控制方式：设备控制系统有PLC与工控机共同控制
6、电脑控制系统介面：界面分三部分：设置区、操作区、试验数据显示区
7、保护功能：短路保护，过载保护，漏电保护；
8、电脑软件总体功能：检定软件包含用户管理、方案配置、测试点配置、测试项目选择、设备测试及设置、报表处理等功能。
四、电脑软件总体功能：
检定软件至含用户管理、方案配置、测试点配置、测试项目选择、设备测试及设置、报表处理等功能。
用户管理：包括密码修改和超级用户管理两个功能，密码修改可以供任意用户修改登陆密码；超级用户管理，可供超级用户删除系统中现有用户，重置用户密码和增加新用户；
系统介面要求：界面分三部分：设置区、操作区、波形显示区、试验数据显示区。
操作区包括：合闸按钮；分闸按钮；数据存储；
数据显示区：包括：压力力值；时间位移；
数据存储：当做完一次试验后，如要想要保留测试数据，可点击存储波形按钮，这时会弹出数据对话按钮，要求输入产品型号、规格、编号，测试日期和文件号自动生成，点击存储按钮，自动存入硬盘。并可将测试波形及相关测试数据存入硬盘。
