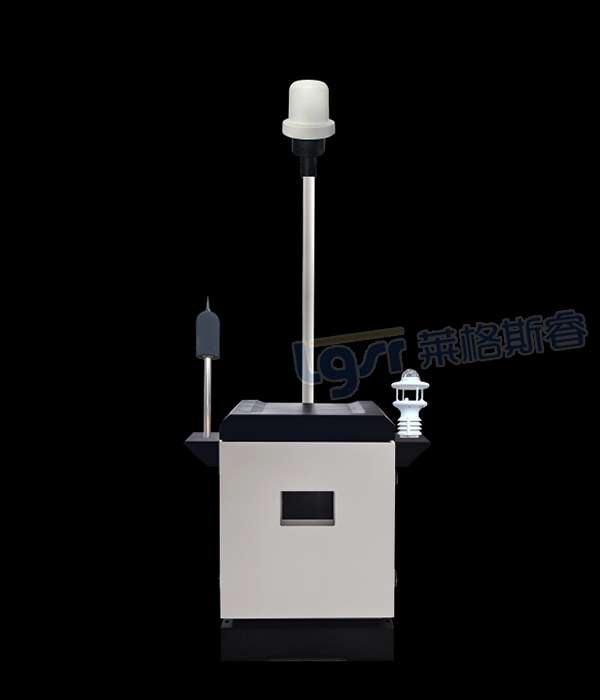

DL100-A电磁辐射在线监测系统由监测子站（终端、供电装置、数据采集及发送装置）、后台系统及前端展示构成。该系统通常部署于变电站、换流站等交流输变电工程现场，其目的在于实现对变电站等电磁环境的长期在线自动监测。现场采集的监测数据将实时上传至监测平台，并通过子站显示器、户外展示大屏、网页以及数据中心显示屏等多种渠道发布监测结果。

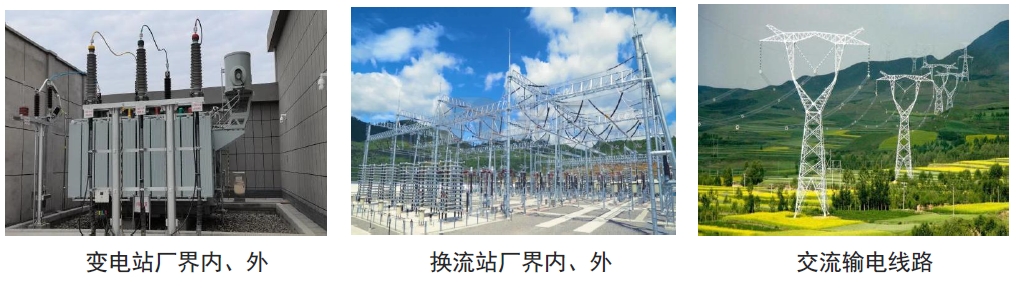

适用场景

符合标准

▪ 电磁环境控制限值（GB 8702-2014）
▪ 交流输变电工程电磁环境监测方法（试行）（HJ 681-2013）
▪ 辐射环境保护管理导则-电磁辐射监测仪器和方法（HJ/T 10.2-1996）
▪ 辐射环境保护管理导则电磁辐射环境影响评价方法与标准（HJ/T 10.3—1996）
▪ 输变电工程电磁环境监测技术规范（DL/T 334-2021）
▪ 高压交流架空送电线路、变电站工频电池和磁场测量方法（DL/T 988-2023）
▪ 电力行业劳动环境监测技术规范第七部分：工频电场、工频磁场监测（DL/ 799.7-2019）
▪ 工作场所物理因素测量第3部分：1Hz～100kHz 电场和磁场（GBZ/T 189.3—2018）
▪ 声环境质量标准（GB 3096-2008）
▪ 声学环境噪声的描述、测量与评价第1部分：基本参量与评价方法（GB/T3222.1-2022）
▪ 工业企业厂界环境噪声排放标准（GB 12348—2008）
▪ 高压架空输电线路可听噪声测量方法（DL/T501-2017）

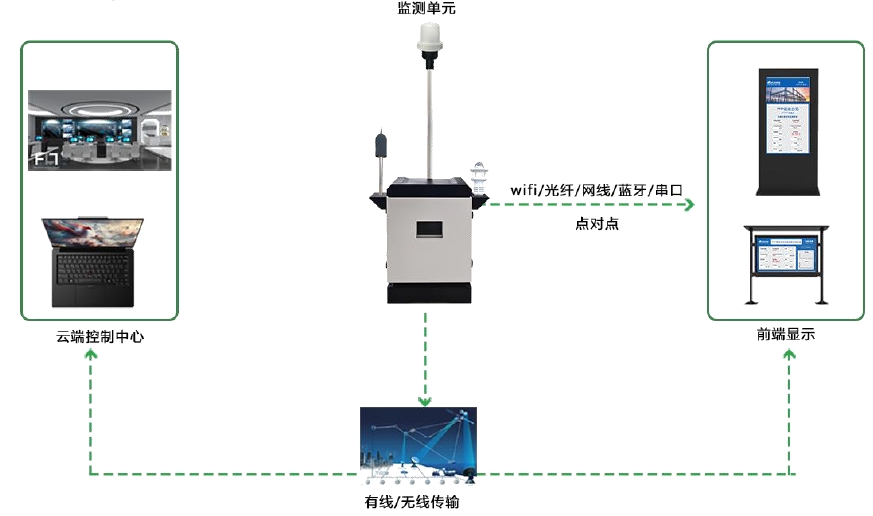

在线监测逻辑

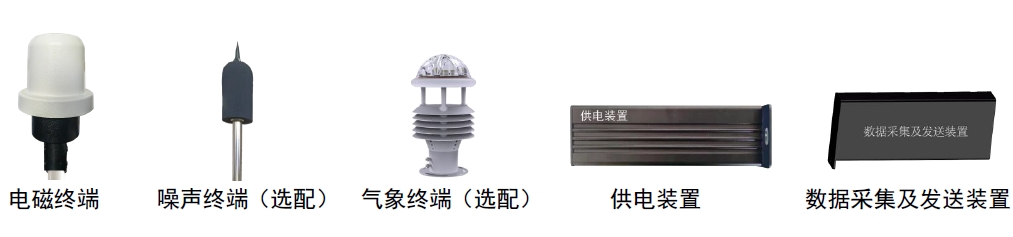

监测子站

▪ 测量参数:低频电场强度、低频磁感应强度、噪声、风速、风向、温度、湿度、大气压、降雨量。
▪ 测量单位:V/m、kV/m、μT、mT、dB（A）、m/s、°（风向）、℃、RH%、m/s、hPa。
▪ 测量模式：可本地设置或远程设置时域模式、频域模式、频点模式。
▪ 测 量 值:实时值、三轴值、平均值、统计声级等。
▪ 电磁校准：具有WiFi辅助终端校准功能。
▪ 时间：可网络授时。
▪ 数据传输速率：可自由设置传输速率。
▪ 子站供电:AC220供电。
▪ 传输方式:支持网线、光纤、485、3G、4G、5G等传输方式。
▪ 支持拓展高清红外监控探头。
▪ 电磁频率测量范围:1Hz～400kHz。
▪ 量程:电场:4mV/m～100kV/m;磁场:10nT～10mT。
▪ 工作温度:-30℃～+60℃；工作湿度：0～100%RH。

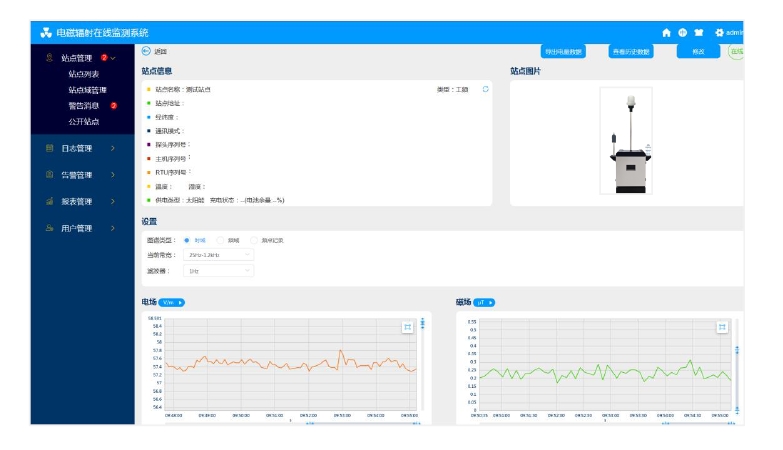

后台系统

▪ 设备远程模式下可实现远程升级、远程运维、限值更改、远程更改测量模式等功能。
▪ 监测数据报警功能;超限值预警、超限值报警、开门报警、探头故障报警、短信告警等。
▪ 后台系统可将数据接入第三方系统。
▪ 历史数据自动数据补发功能。
▪ 展示监测站点在线状态及在线率。
▪ 可生成日报表、周报告、月报告、季度报告或年度报告。

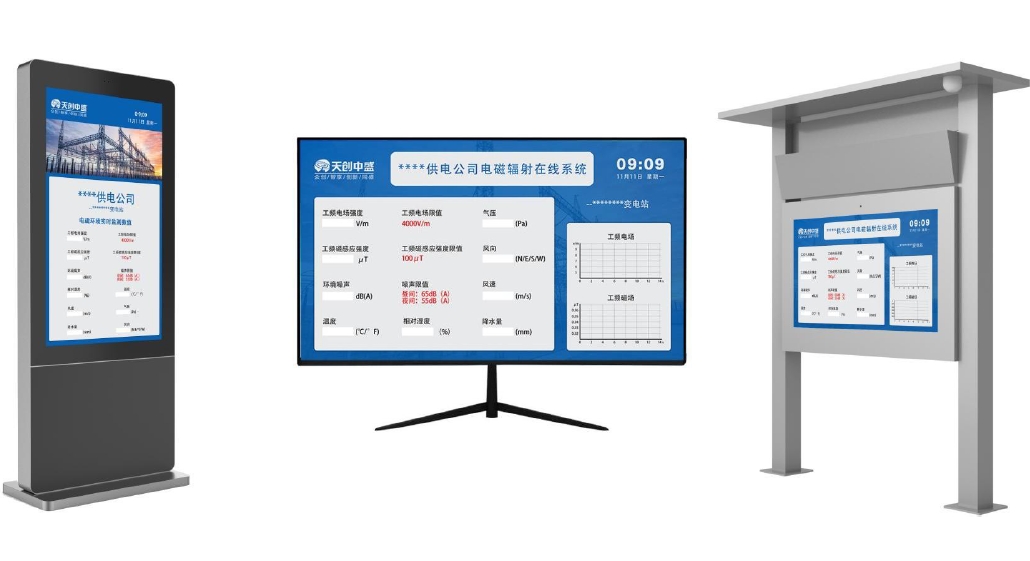

前端展示构成
