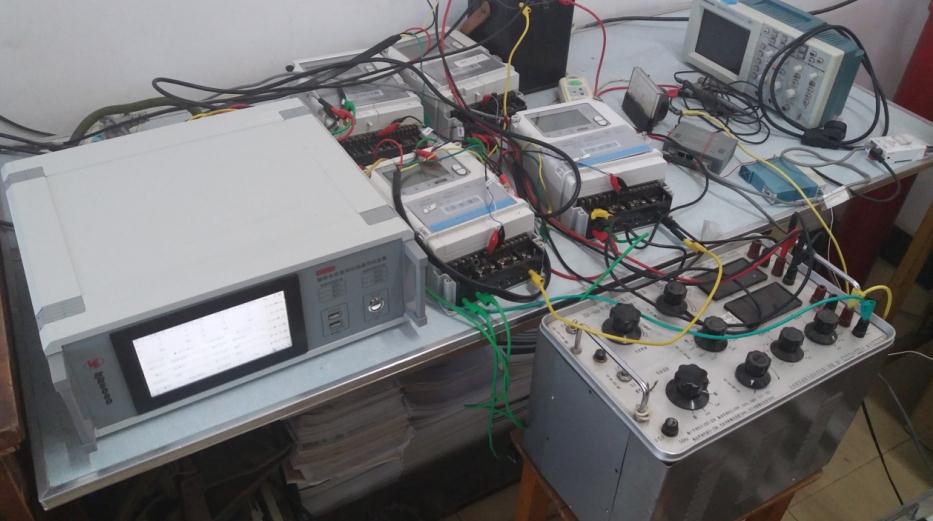

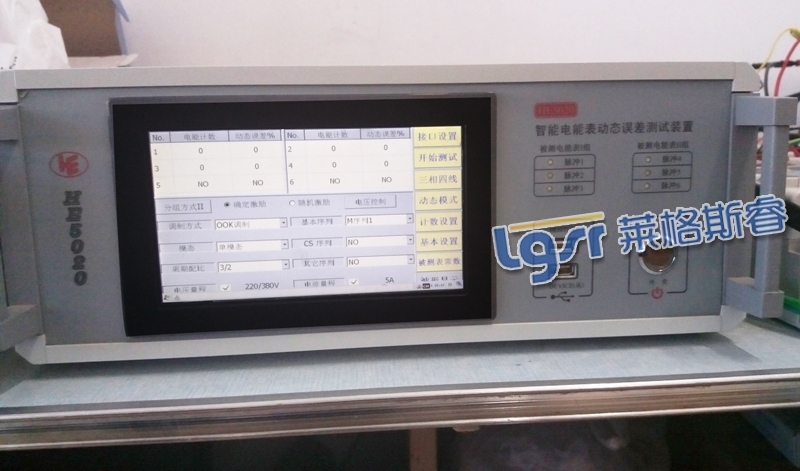

电能表动态负荷计量性能测试装置是成都莱格斯睿科技公司与北京化大共同开发研制的新一代电能表测试系统, LGHE-5012电能表动态负荷计量性能测试装置通过收集标准电能表和被测电能表的输出脉冲来完成被测电能 表动态计量误差的计算, 检测电能表在谐波丰富、负荷变化动态范围大的情况下，其电能计量性能是否正常试验。
一、技术指标
1. 电流输入范围：5%~120% In，额定电流3×5A、3×1A；
2. 电压输入范围：80%~110% Un，额定电压3×220/380V、3×57.7/100V；
3. 功率因数范围：0.5~1.0；
4. 动态负荷功率变化范围：最大负荷功率和最小负荷功率变化大于10 倍；
5. 动态负荷接通时间范围：1~2000 个工频周期可选，
6.动态负荷的类型： 共三种模式的动态负荷电能信号；暂态动态负荷：工频电流信号的通周期个数为 1~5 个，即电流流通时间为
20ms~100ms，这种动态负荷模式反映了快速冲击用电设备等的用电状况；
短时动态负荷：工频电流信号的通周期个数为 5~50 个，即电流流通时间为100ms~1000ms，这种动态负荷模式反映了中速冲击用电设备或波动负荷用电状况；
长时动态负荷：工频电流信号的通周期个数为 50~500 个，即电流流通时间为1s~10s，这种动态负荷模式反映了通断用电设备或慢速波动负荷用电状况；
7. 动态负荷电能试验误差：0.5%（功率因数1.0）1.0%（功率因数0.5）；
8. 系统供电电源：交流 220V±10%，50Hz；
