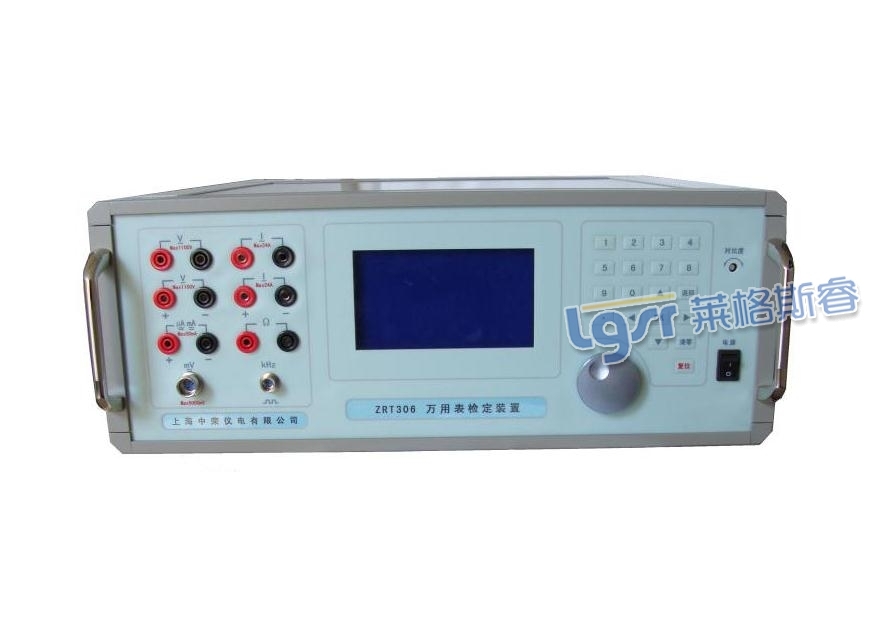

本装置是按照国家检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》及相关国家标准的要求而设计的单相0.05级交直流标准装置。可检定0.2级及以下交直流电压表、电流表、频率表、电阻表。源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置设有RS―232接口，能与计算机组成半自动检定系统。软件界面友好,功能丰富，包括检定、存储及查询功能。装置采用240*128液晶屏，图表字符显示清晰，具有精度高、工作稳定可靠、操作方便灵活的特点。
主要技术指标：
1. 交流电压量程 200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V 。最大输出容量 20VA；
2. 交流电流量程 2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A。最大输出容量 20VA；
3. 交流电压、电流调节范围 0～120% FS（1000V量程除外） 调节细度 5×10－5；
4. 工频交流电压准确度：20V～1000V量程 准确度±(0.03%RD+0.02%FS)； 稳定度≤0.01% FS /60s；200mV～4000mV量程 准确度±(0.3%RD+0.2%FS)； 稳定度≤0.04% FS /60s；
5. 工频交流电流准确度：0.2A～20A量程 准确度±(0.03%RD+0.02%FS)； 稳定度≤0.01% FS /60s；2mA～40mA量程 准确度±(0.3%RD+0.2%FS)； 稳定度≤0.04% FS /60s；
6. 频 率 调节范围 45～65Hz， 调节细度 0.001Hz，调定值准确度 0.01Hz；
7. 交流电压、电流输出波形失真度 ≤0.3%；
8. 谐波2～31次，幅度0～20%，各次谐波相位细度0.010·N（N为谐波次数）；
9. 直流电压量程 200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V 最大输出容量20W；
10. 直流电流量程 20uA、40uA、200uA、400uA、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、5A、10A、20A 最大输出容量20W；
11. 直流电压、电流调节范围0～110% FS（1000V量程除外），调节细度5×10－5；
12. 直流电压、电流输出稳定度 ≤0.01% FS /60s（峰－峰值）；
13. 直流电压调定值准确度 ±(0.03%RD+0.02%FS)；
14. 直流电流调定值准确度 ±(0.06%RD+0.04%FS)；
15. 电子电阻箱量程 0～200Ω、200～400Ω、0～2kΩ、2kΩ～4kΩ、0～20kΩ、20kΩ～40kΩ、0～200kΩ、200kΩ～400kΩ、0～2MΩ、2MΩ～4MΩ；
16. 电子电阻箱调节范围 0～100% FS； 调节细度0.02%；
17. 电子电阻箱准确度
0～2kΩ、0～20kΩ、0～200kΩ在测试电流不超过最大允许输入电流时，0～100% FS范围内调定值准确度 ±(0.12%RD+0.08%FS)；
0～200Ω、0～2MΩ在0～100% FS范围内调定值准确度 ±(0.3%RD+0.2%FS)。
2kΩ～4kΩ、20kΩ～40kΩ、200kΩ～400kΩ在测试电流不超过最大允许输入电流时，5%～100% FS范围内调定值准确度±(0.12%RD+0.08%FS)；
200～400Ω、2MΩ～4MΩ在5%～100% FS范围内调定值准确度 ±(0.3%RD+0.2%FS)。
18. 点频方波输出 1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、1000kHz；
19. 方波幅度 4.5V； 调定值准确度 5×10－5
20. 工作电源 单相220V±10%， 50Hz±5%；
21. 使用环境 温度200C±100C， 相对湿度≤85%RH；
22. 外形尺寸 440×360×160mm， 重量12kg。
